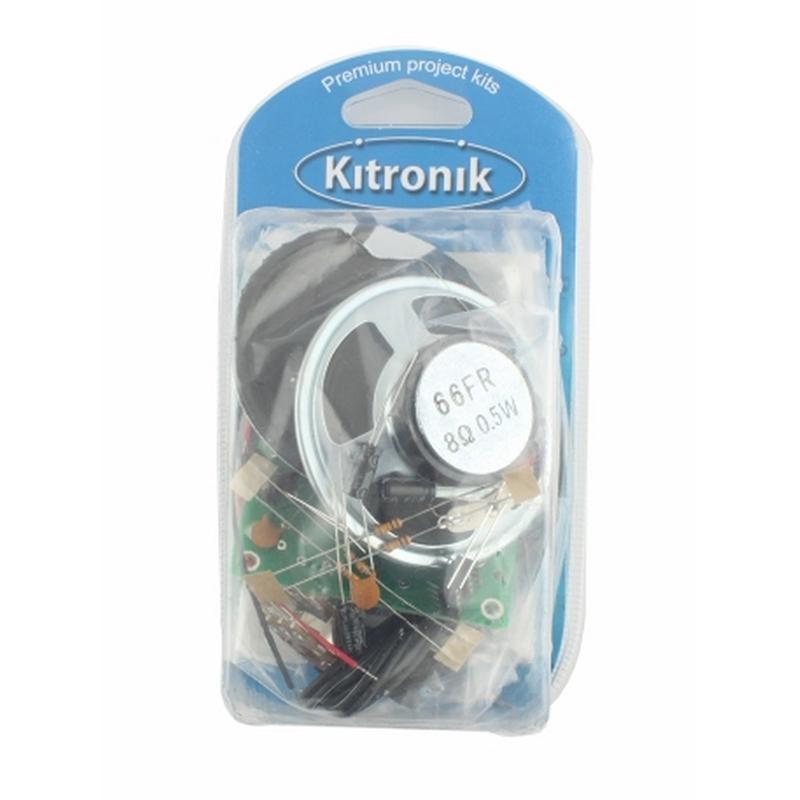

Kitronik Retail Pack - Jack 3,5 mm - Kit amplificateur stéréo de luxe

Kitronik Retail Pack - Jack 3,5 mm - Kit de diffusion stéréo de luxe.
Ce kit d'amplification de luxe peut être utilisé avec n'importe quel équipement stéréo personnel, y compris les lecteurs MP3. Le kit dispose d'un contrôle du volume et d'un voyant d'alimentation. Il peut être alimenté par une batterie connectée au clip PP3 ou un module d'alimentation CC peut être branché, auquel cas les batteries se déconnectent automatiquement et l'alimentation est utilisée. Le kit peut être mis hors tension avec une alimentation de 2 V à 15 V, bien que le volume soit meilleur avec une alimentation plus élevée. Il utilise un circuit intégré d'amplification audio NJM2073D qui peut produire 1 W par canal.

Il fonctionne bien avec une pile 9V (non fournie) ou si vous voulez le faire fonctionner sur secteur, pourquoi ne pas essayer notre bloc d'alimentation mural 12V.

Ce kit nécessite une soudure.

Caractéristiques:

• Amplificateur stéréo 1W par canal.
• Choix d'un iPod ou d'un câble jack 3 mm.

Contenu:

• 1 x IC amplificateur stéréo NJM2073D.
• 1 x prise IC 8 broches.
• 1 x résistance 1K.
• 2 x résistance 10K.
• 1 x potentiomètre à double balayage, 10K.
• 2 x résistance 4.7R.
• 1 x LED diffuse rouge 5mm - 275mCd.
• 2 x condensateur céramique, 50V, 100nF.
• 2 x condensateur électrolytique, 16V, 470uF.
• 2 x condensateur électrolytique, 16V, 100uF.
• 1 x condensateur électrolytique, + 16V, 10uF.
• 1 x câble de clip de batterie PP3 (usage intensif).
• 1 x interrupteur à glissière à montage sur PCB.
• Haut-parleur 2 x 8 ohms 66 mm.
• Câble de haut-parleur 1 m x Figure 8 2x (7x0,18 mm).
• 1 x prise d'alimentation CC, montage sur châssis.
• 1 x PCB d'amplificateur de luxe.
• 1 x câble d'ampli stéréo.

Dimensions:

• Longueur du circuit imprimé: 62 mm.
• Largeur du circuit imprimé: 50 mm.

A besoin:

• Fer à souder.
• Souder.
• Soit: 1 pile 9V.
• Ou: 1 x alimentation murale 12V 500mA UK.

Ce produit est conçu et fabriqué au Royaume-Uni par Kitronik.
