Pilote de moteur DC 20A 6V-30V

Le MD20A permet le contrôle bidirectionnel d'un moteur à courant continu brossé haute puissance de 6 V à 30 V. Avec la conception discrète du pont en H NMOS, ce pilote de moteur est capable de prendre en charge 20 ampères en continu sans dissipateur thermique. Les boutons de test intégrés et les LED de sortie du moteur permettent un test fonctionnel du pilote de moteur d'une manière rapide et pratique sans connecter le contrôleur hôte.

Ce pilote de moteur peut être contrôlé avec des entrées PWM et DIR. Avec une plage de tension logique d'entrée de 1,8 V à 12 V, il est compatible avec une grande variété de contrôleurs hôtes (par exemple Arduino, Raspberry Pi, PLC).

Diverses fonctions de protection sont également intégrées au MD20A. La protection contre les surintensités empêche le conducteur du moteur d'être endommagé lorsque le moteur cale ou qu'un moteur surdimensionné est branché. Lorsque le moteur tente de tirer plus de courant que ce que le pilote du moteur peut supporter, le courant du moteur sera limité au seuil maximum.

Aidé par la protection de la température, le seuil de limitation de courant maximum est déterminé par la température de la carte. Plus la température de la carte est élevée, plus le seuil de limitation de courant est bas. De cette façon, le MD20A est en mesure de fournir son plein potentiel en fonction de l'état réel sans endommager les MOSFET.

Remarque: L'entrée d'alimentation n'a pas de protection contre les inversions de tension. La connexion de la batterie en polarité inversée endommagera instantanément le pilote du moteur.

Fonctionnalités:
Commande bidirectionnelle pour un moteur CC à balais.
Tension de fonctionnement: DC 6V à 30V

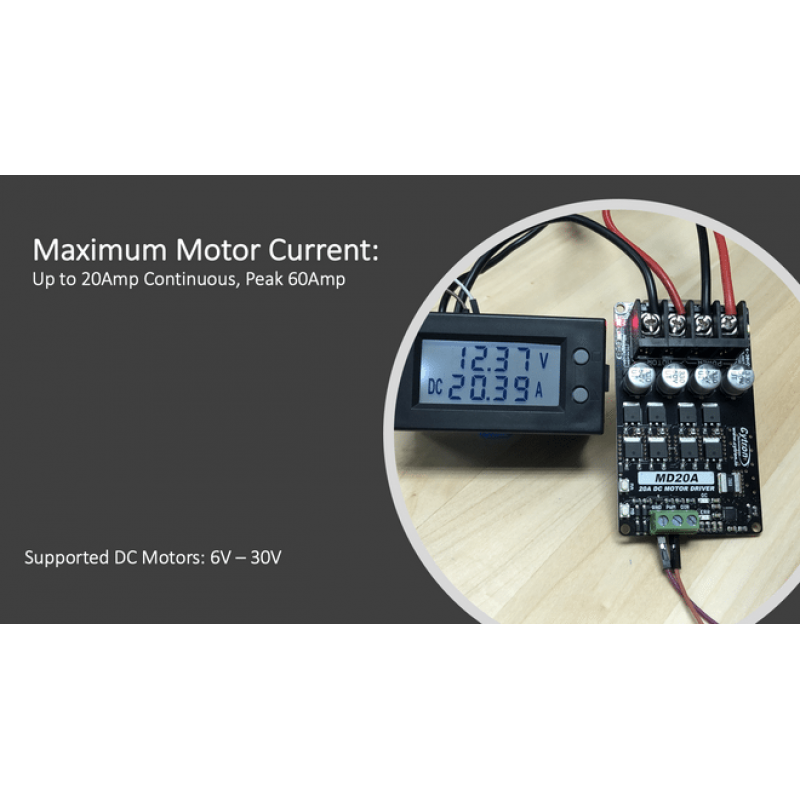

Courant maximal du moteur: 20 A en continu, 60 A en crête
Boutons pour des tests rapides.
LED pour l'état de sortie du moteur.
Entrées PWM et DIR.
Entrées compatibles avec la logique 1,8 V, 3,3 V, 5 V et 12 V (Arduino, Raspberry Pi, PLC, etc.).
Fréquence PWM jusqu'à 20 kHz (la fréquence de sortie est la même que la fréquence d'entrée).
Compatible avec un fonctionnement PWM à amplitude de signe et antiphase verrouillée.
Protection contre les surintensités avec limitation active du courant.
Protection contre la température.
Arrêt de sous-tension.

Liste de colisage:
1 x 20Amp 6V-30V DC Driver de moteur
4 x PCB Spacer
