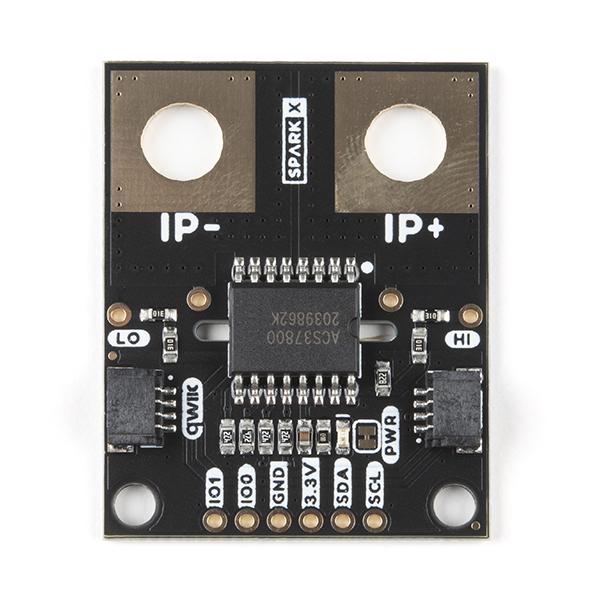

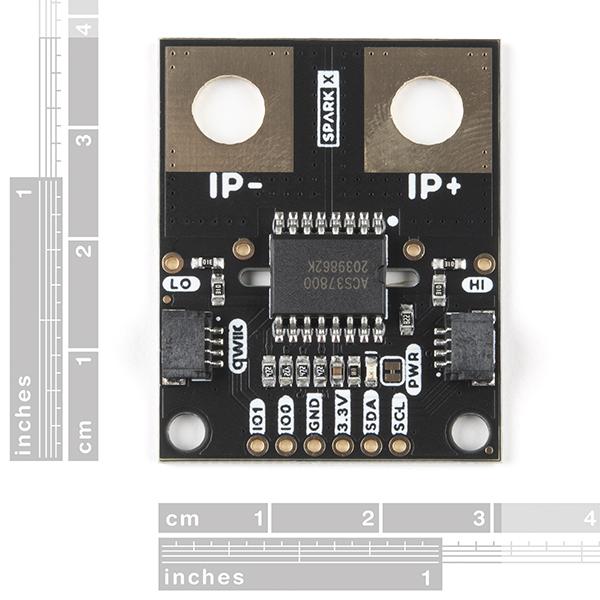

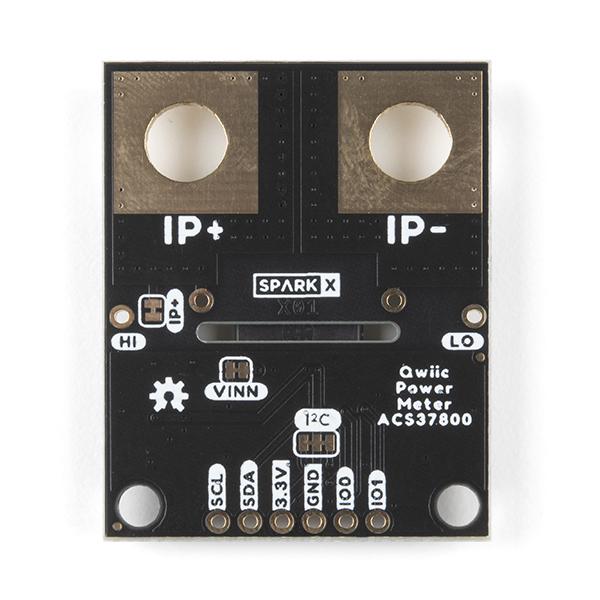

Compteur de puissance SparkX - ACS37800 (Qwiic)

Le Power Meter SparkX - ACS37800 (Qwiic) est un capteur de puissance avancé qui peut mesurer une tension jusqu'à 60 V CC et un courant jusqu'à 30 A. Il est équipé du circuit intégré de surveillance de l'alimentation Allegro MicroSystems ACS37800, qui simplifie la surveillance de l'alimentation dans divers systèmes, le rendant particulièrement adapté aux applications à courant élevé.

Le Power Meter SparkX - ACS37800 (Qwiic) est parfait pour surveiller la puissance consommée par une imprimante 3D, une batterie de drone, pendant le chargement/conditionnement de la batterie, et même pour la surveillance de l'alimentation des panneaux solaires ou photovoltaïques. Il utilise la technologie de détection de courant à isolation galvanique et à effet Hall d'Allegro, qui atteint des niveaux d'isolation renforcés dans un faible encombrement de PCB. Cela permet une détection de courant isolée sans avoir besoin de bobines, de transformateurs, d'amplificateurs opérationnels coûteux ou de perte de puissance des résistances shunt.

Le circuit intégré de surveillance de puissance ACS37800 offre des paramètres de mesure de puissance clés accessibles via son interface numérique. Il fournit des broches d'E/S dédiées et configurables pour le passage à zéro tension/courant, les rapports de sous-tension et de surtension et la détection rapide des défauts de surintensité. Le circuit intégré peut être configuré par l'utilisateur via l'EEPROM sur puce.

La bibliothèque Arduino fournie par Sparkfun simplifie l'intégration de l'ACS37800 dans votre projet. Il existe également un exemple de configuration qui vous permet d'examiner et de modifier tous les paramètres de l'ACS37800 via le moniteur série IDE ou un émulateur de terminal.

Veuillez noter que ce produit ne convient pas aux applications à faible courant en raison du bruit RMS de +/-0,1 A sur le canal actuel de l'ACS37800. De plus, alors que le circuit intégré de surveillance de l'alimentation ACS37800 est capable de surveiller l'alimentation CA à des tensions de ligne élevées, le wattmètre SparkX est conçu pour les applications de sécurité à très basse tension (SELV) jusqu'à 60 V CC uniquement. Son utilisation dans les systèmes d’alimentation CA n’est ni recommandée ni tolérée.

Le système Sparkfun Qwiic Connect, un écosystème de I²Les capteurs, actionneurs, blindages et câbles C sont utilisés dans toutes les cartes compatibles Qwiic. Il dispose d'un connecteur JST à 4 broches commun au pas de 1 mm qui réduit la quantité d'espace requis sur le PCB, et des connexions polarisées signifient que vous ne pouvez pas le brancher mal.

Le Power Meter SparkX - ACS37800 (Qwiic) fait partie des produits SparkX qui sont produits rapidement pour vous offrir la technologie la plus avant-gardiste dès qu'elle est disponible. Ces produits sont testés mais ne comportent aucune garantie. Le support technique en direct n'est pas disponible pour les produits SparkX.

Les principales caractéristiques du wattmètre SparkX - ACS37800 (Qwiic) incluent un Allegro MicroSystems ACS37800 avec certification UL 60950-1 (éd. 2) et UL 62368-1 (éd. 1), isolation renforcée jusqu'à 517 VRMS, conducteur primaire de 0,85 mΩ. résistance pour une faible perte de puissance, compatibilité avec GND flottant et non flottant, bande passante de 1 kHz, plage de détection de courant jusqu'à +/- 30 A et deux trous traversants de 6 mm pour les connexions à courant élevé.
