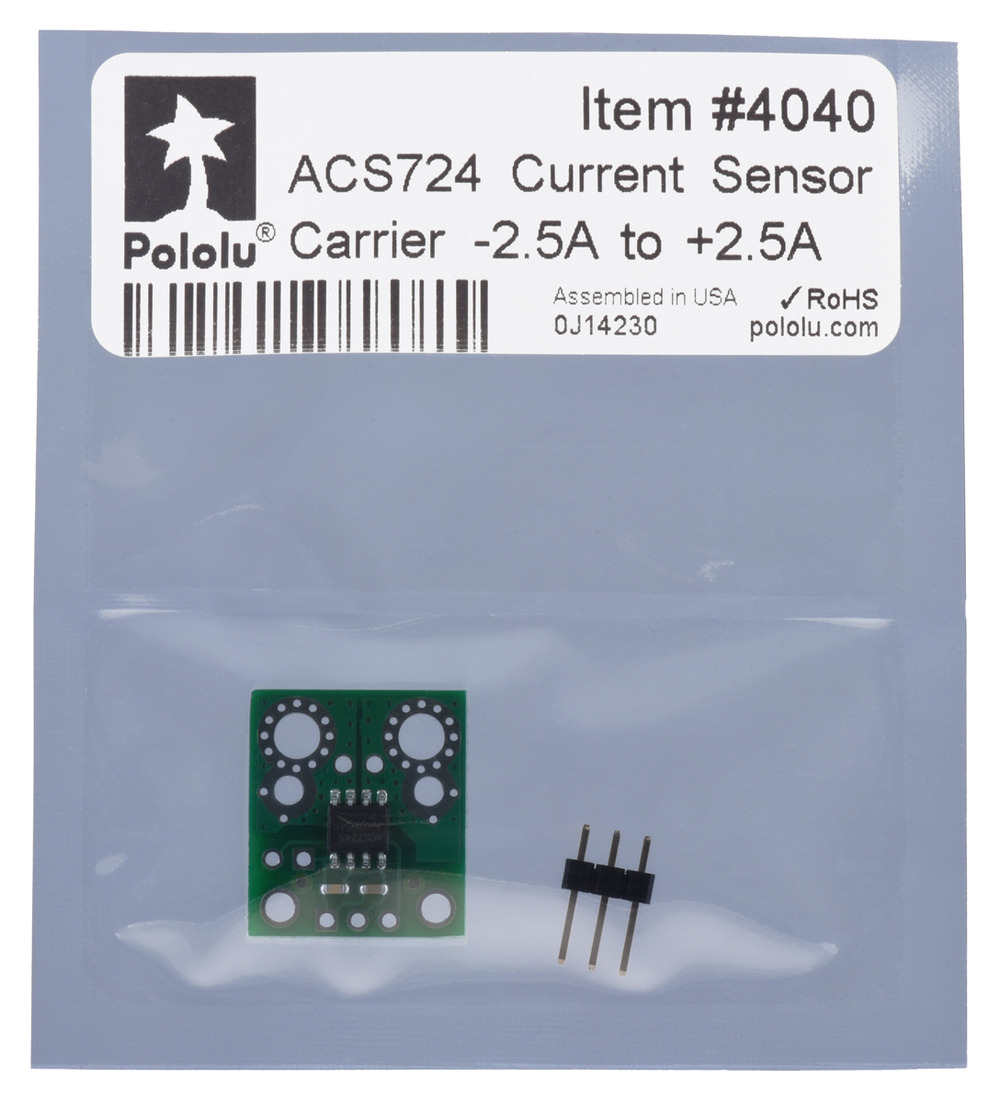

Pololu Capteur de courant ACS724LLCTR-2P5AB -2,5A à +2,5A

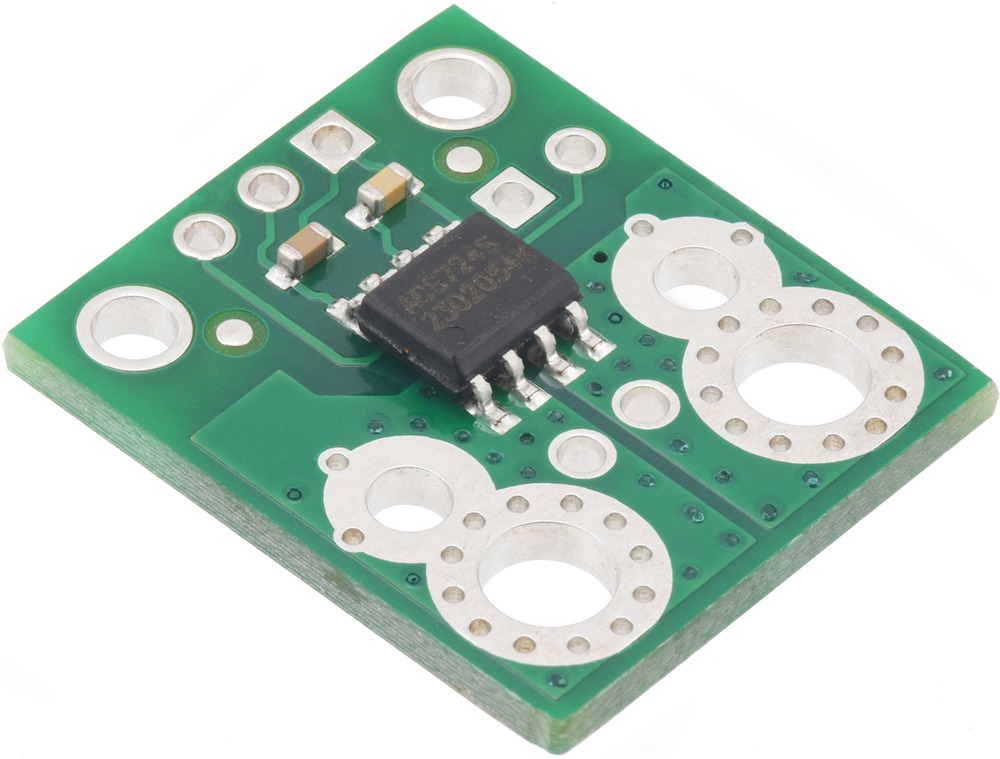

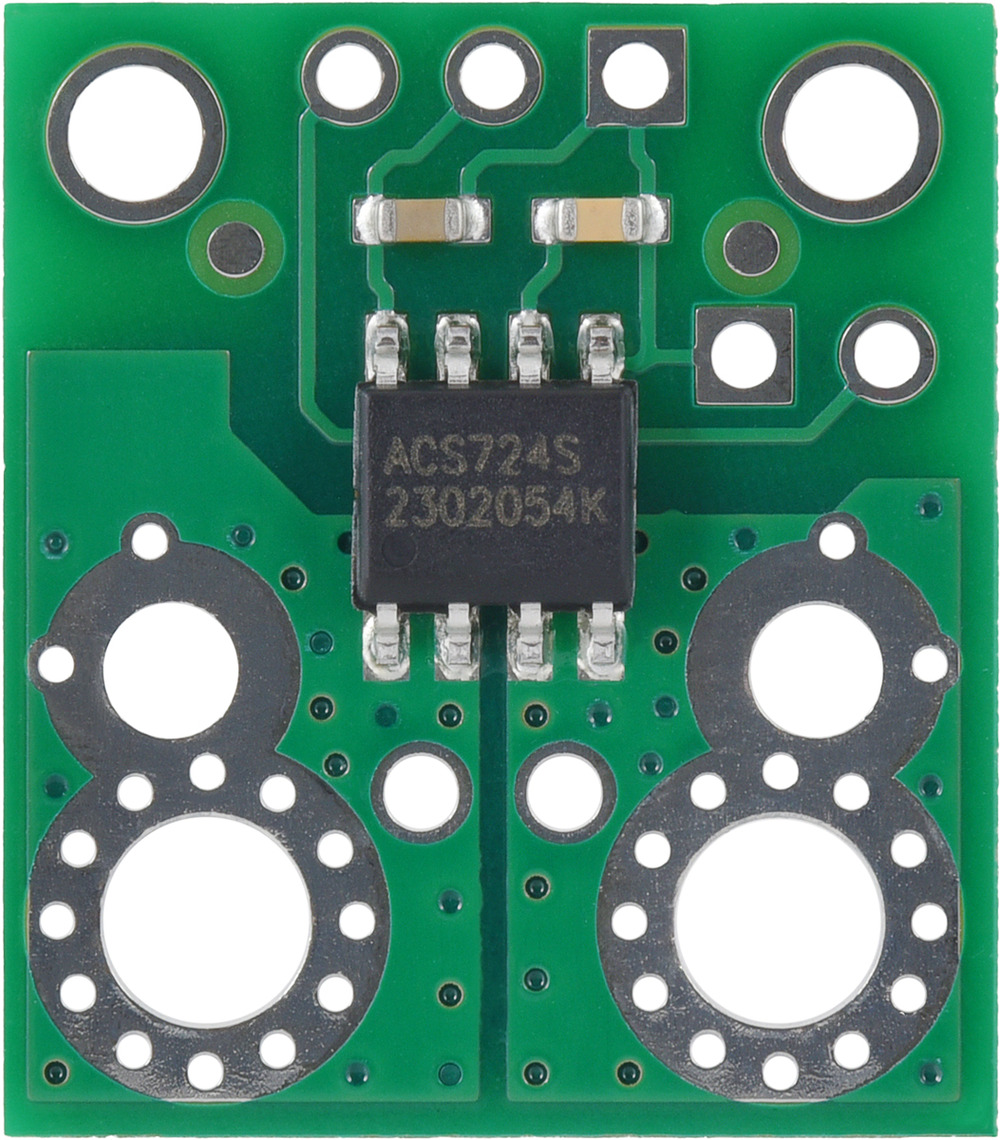

L'ACS724LLCTR-2P5AB est un support de capteur de courant polyvalent conçu pour mesurer avec précision les courants bidirectionnels allant de -2,5A à +2,5A. Fonctionnant avec une alimentation de 5V, il est doté d'un capteur basé sur l'effet Hall avec un chemin de courant électriquement isolé, garantissant une perte d'énergie minimale et une haute précision. Son design compact, mesurant environ 1,8 cm par 2 cm, est compatible avec les plaques de montage et offre plusieurs options de connexion.

Ce capteur est parfait pour les applications qui nécessitent des mesures précises de courant avec une isolation électrique, comme les systèmes de contrôle de moteur, le suivi de la consommation d'énergie et la gestion des batteries. Sa capacité de détection Hall différentielle rejette efficacement les champs magnétiques en mode commun, améliorant ainsi la précision des mesures même dans des environnements avec de fortes influences magnétiques externes.

L'un des avantages les plus remarquables de ce capteur, c'est sa faible résistance interne d'environ 1,2 mΩ, ce qui minimise les pertes d'énergie. Il a aussi un temps de réponse rapide d'environ 4 µs et peut mesurer le courant alternatif et continu avec une bande passante de 120 kHz. Le circuit intégré de compensation de température numérique assure une précision constante sur une large plage de températures allant de -40°C à 150°C, le rendant adapté aux applications automobiles et industrielles.

La sortie du capteur est une tension analogique qui varie linéairement avec le courant d'entrée, centrée à 2,5 V lorsqu'il est alimenté en 5 V. Pour réduire le bruit et améliorer la résolution à des fréquences plus basses, la broche FILTER en option permet de limiter la bande passante. Cette flexibilité le rend adaptable à divers besoins de projet.

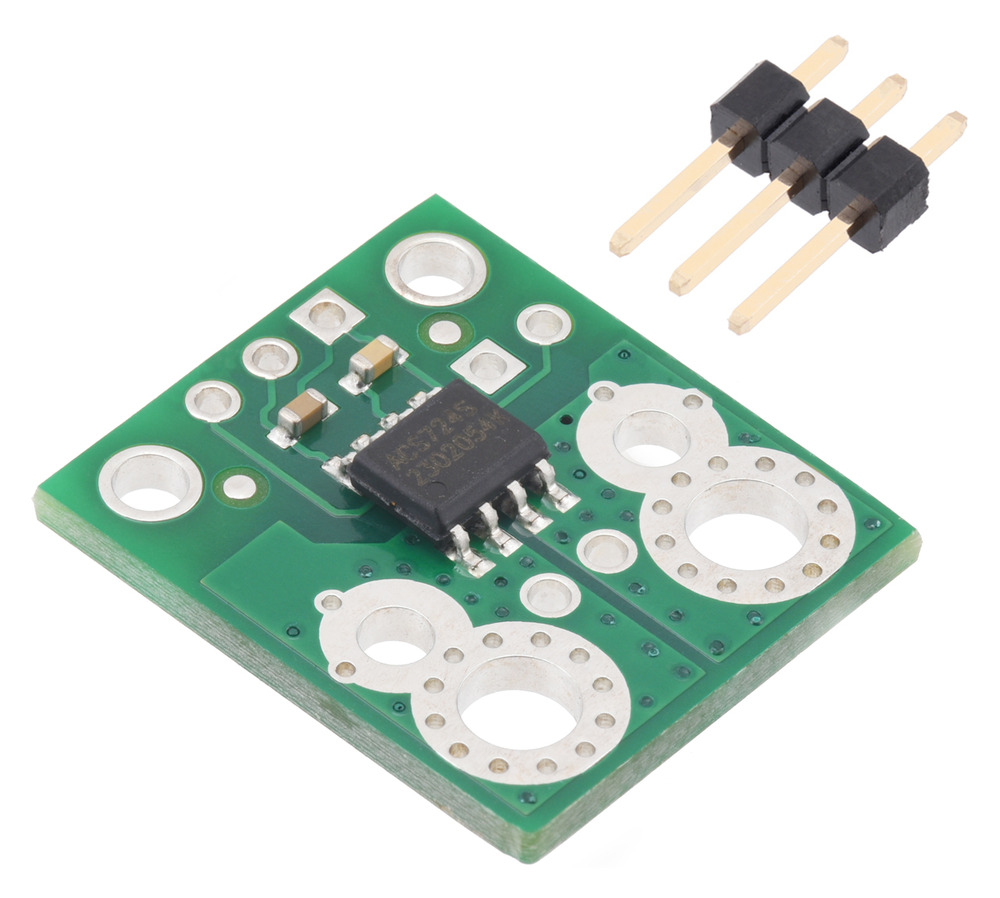

L'installation est simple, avec plusieurs options de connexion pour différents niveaux de courant. Pour les applications à faible courant, on peut souder des broches mâles standard de 2,54 mm sur la carte. Pour des courants plus élevés, il est recommandé de souder directement les fils ou d'utiliser des connecteurs à anneau sans soudure. Le design de la carte permet d'accommoder des fils jusqu'à 8 AWG ou des vis M3.5, garantissant des connexions solides pour les applications exigeantes.

Il est important de souligner que ce produit est conçu pour être utilisé avec des tensions inférieures à 30 V. Manipuler des tensions plus élevées nécessite des connaissances et un équipement spécialisés, car cela peut être dangereux.
