smôl En-tête

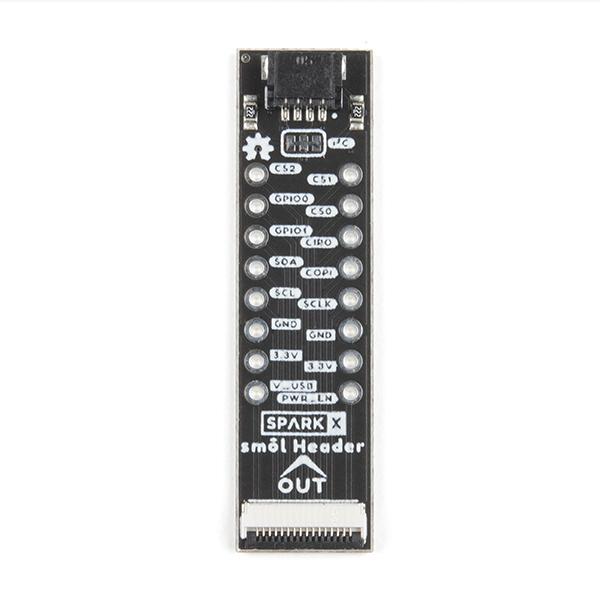

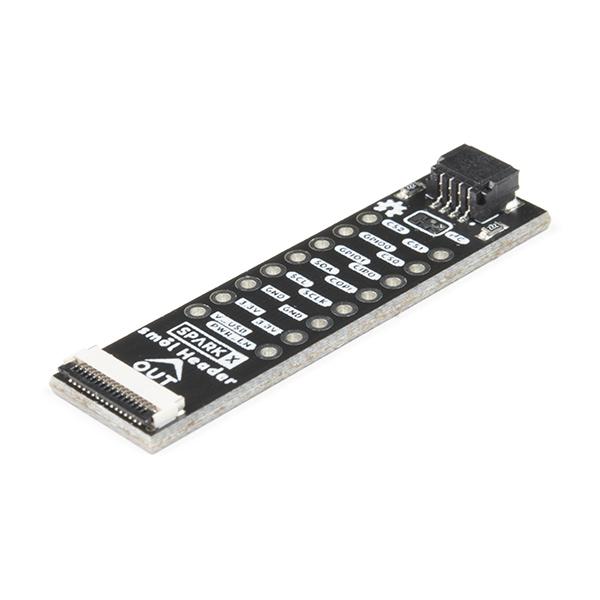

Le Sparkfun smôl Header est une solution compacte et efficace pour votre prochain projet. Ce produit fait partie de la gamme smôl, qui se distingue par sa petite taille et sa faible consommation de courant. L'embase smôl est conçu pour s'empiler sur d'autres cartes smôl, en utilisant des circuits imprimés flexibles (FPC) à 16 voies au pas de 0,5 mm. Les FPC peuvent être difficiles à prototyper ou à connecter à d'autres appareils, mais le smôl Header est conçu pour simplifier ce processus.

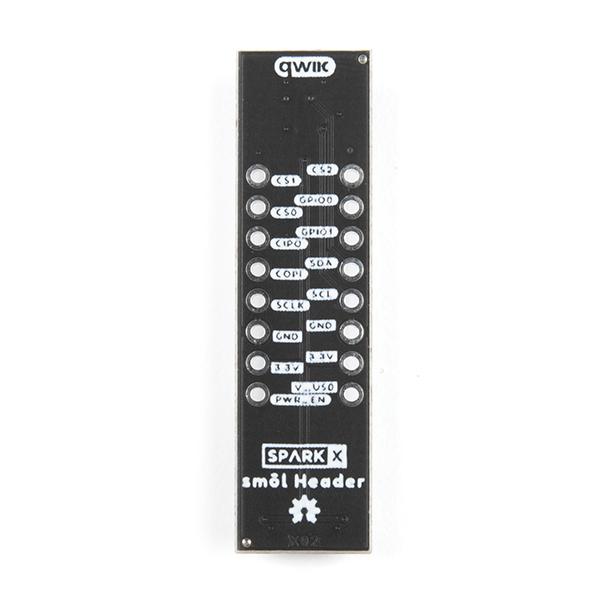

Le smôl Header convertit le FPC 16 voies en un format DIP (Dual-In line Package) 16 broches 2,54 mm. Ce modèle de trous est similaire à un DIP à 16 broches de la vieille école, ce qui le rend parfait pour souder des broches d'embase puis les insérer dans une planche à pain standard. Cela donne un accès complet à toutes les broches smôl, ce qui facilite la connexion de votre carte SPI préférée à la pile smôl. De plus, un connecteur Qwiic est inclus pour connecter facilement vos cartes Qwiic préférées à votre pile smôl.

La série smôl est un écosystème de cartes processeurs miniatures, de cartes périphériques, de cartes d'alimentation et d'accessoires. Avec sa petite taille physique et sa consommation de courant minimale, la série smôl est idéale pour des applications telles que le suivi de la faune ou la surveillance discrète à long terme. Si vous recherchez une solution compacte pour votre prochain projet, le smôl Header est le choix parfait.

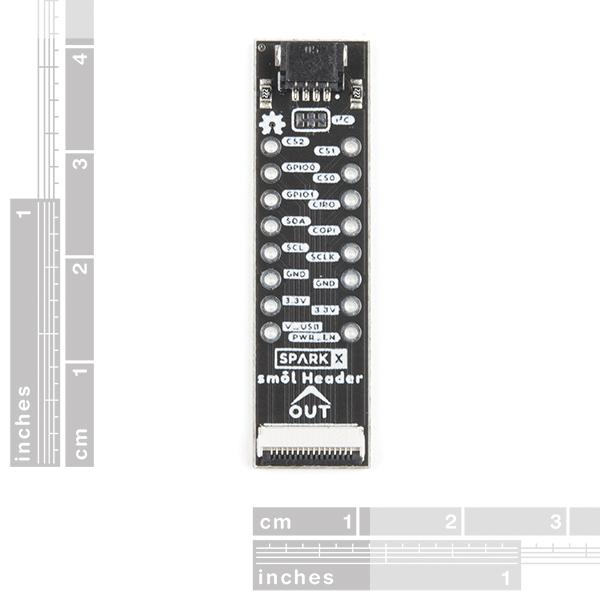

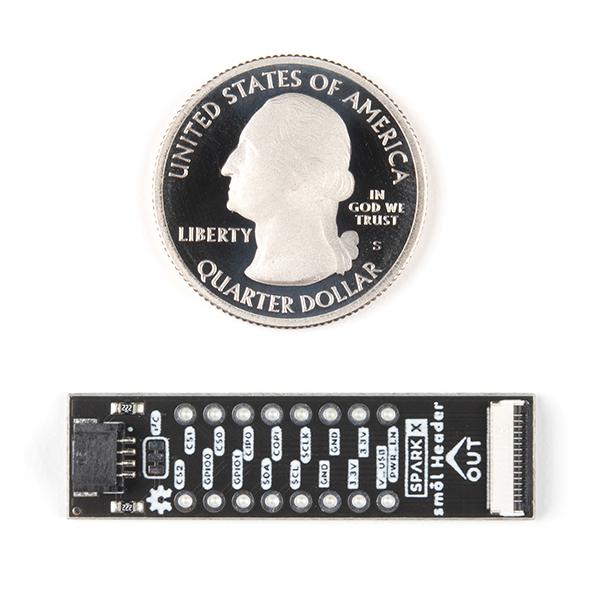

L'en-tête smôl mesure 40,6 mm de longueur, 10,7 mm de largeur et un maximum de 4,7 mm de hauteur. Il ne pèse que 1,6 g et a une épaisseur de PCB de 1,6 mm. Le smôl Header comporte également des I configurables²Résistances de rappel C.

Faisant partie des produits SparkX de Sparkfun , le smôl Header est une technologie de pointe produite rapidement. Bien que ces produits soient testés, ils ne comportent aucune garantie et aucune assistance technique en direct n'est disponible. Cependant, vous pouvez vous rendre sur le forum Sparkfun pour obtenir de l'aide ou poser une question.

Pour plus d'informations sur l'en-tête smôl, vous pouvez accéder à divers documents, notamment le schéma, les fichiers Eagle, un guide de connexion et le référentiel matériel GitHub. Vous pouvez également consulter le Guide de connexion smôl pour plus de détails sur la série smôl.
