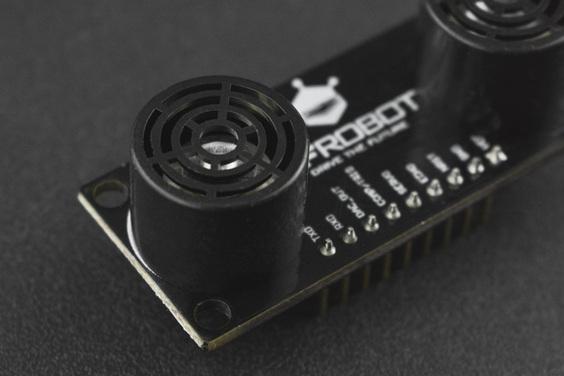

Fermion : capteur à ultrasons URM37 (2～800 cm) (évasion)

URM37 V5.0 est un puissant module de capteur à ultrasons avec compensation de température intégrée pour assurer une mesure de distance précise dans la scène des applications à changement de température. Il possède une interface riche et offre diverses sorties : sortie analogique, commutateur, série (niveau TTL et RS232 en option), PWM, etc. En mode analogique, le capteur produit une tension proportionnelle à la distance, il peut être connecté à Arduino, raspberry pi Pi et LattePanda (carte de développement Windows 10). Le module peut être utilisé pour mesurer l'angle de rotation du servo. Connecté à un servo externe, il se transforme en scanner spatial à ultrasons. L'URM37 est sur le marché depuis de nombreuses années et joue un rôle important dans divers domaines, et nous l'optimisons et l'améliorons constamment. La taille mécanique, l'interface des broches et les commandes de communication de cette version (V5.0) sont compatibles avec les anciennes versions. Sur la base de l'ancienne version, les améliorations suivantes ont été apportées :

• La portée a été augmentée de 5 ~ 500 cm à 2 ~ 800 cm
• Les performances de télémétrie sont très stables dans la plage de tension de 3,3 V à 5,5 V.

Capteur à ultrasons URM37 V5.0, la version actuelle a de meilleures capacités d'intelligence, tandis que les dimensions mécaniques et l'interface de broche et les commandes de communication sont compatibles avec V4.0 :

• Grâce à l'utilisation d'une meilleure méthode de télémétrie, la distance de mesure est plus éloignée et plus stable. s'il y a un besoin de personnalisation, veuillez contacter l'entreprise.
• Le module utilise le port série RS232 pour une plus grande fiabilité, et les données peuvent être collectées via le port série de l'ordinateur, ce qui est très pratique pour écrire des programmes de communication.
• Niveau série sélectionné parmi les points sautés au bouton, l'utilisateur peut facilement sélectionner la sortie de niveau de sortie RS232 ou TTL en appuyant sur les paramètres (après le redémarrage).
• La distance mesurée peut être sortie via PWM, ce qui facilite le processus d'utilisation du module.
• Préréglez une valeur comparative pour le module, en mode de mesure automatique, si la valeur de distance mesurée est inférieure à la valeur prédéfinie, la broche COMP/Trig produira un niveau bas. De cette manière, ce module peut être utilisé comme détecteur de proximité à ultrasons.
• Le module est équipé de la fonction de servocommande. Sous le mode de mesure non automatique, il peut se combiner avec un servo dans un module de mesure à 180° pour scanner les obstacles dans la plage de 0 à 180°.
• Le module dispose d'une mémoire EEPROM de 123 octets dont les valeurs sont conservées lorsque la carte est éteinte.
• Le circuit de compensation de température intégré du module est capable d'augmenter la précision de la mesure.
• Le module dispose d'un composant de mesure de température intégré pour lire la température ambiante avec une résolution de 0,1 ℃.
• Protection contre l'inversion de puissance
• La mesure automatique de l'intervalle de temps peut être modifiée.
• La sortie de tension analogique, la tension et la distance mesurée sont proportionnelles.

Caractéristiques

• Tension de fonctionnement : 3,3 V ~ 5,5 V
• Courant de fonctionnement : 20 mA
• Température de travail : -10℃~ 70℃
• Plage de détection : 2 cm à 800 cm (plage ultime 1 000 cm)
• Résolution : 1 cm
• Précision : 1 %
• Période de mesure : <100 ms (max.)
• Dimensions : 22 mm × 51 mm
• Poids : environ 25g

Pièces en option

• Support de montage du capteur URM
• Boîtier pour URM37 avec interface vers servo (par MM-CNC)

Documents

• Wiki (capteur à ultrasons URM37 V5.0 (SKU : SEN0001))
• Diagramme des dimensions
• Logiciel "HelpMate"
• Tutoriel de la bibliothèque Arduino

Projets

• Mr Green (alias Bean)
