La description

Les thermocouples sont très sensibles, nécessitant un bon amplificateur avec une référence de compensation à froid. Jusqu'à présent, nous avons réalisé le très beau MAX31855 qui est un amplificateur à thermocouple à interface SPI. Le '855 est génial mais si vous avez beaucoup de thermocouples à mesurer, il n'est pas très facile à utiliser. C'est pourquoi nous proposons également le nouveau modèle '850 de Maxim - c'est un ampli à thermocouple "1-Wire" qui peut avoir n'importe quel nombre de cassures sur une seule ligne d'E/S partagée.

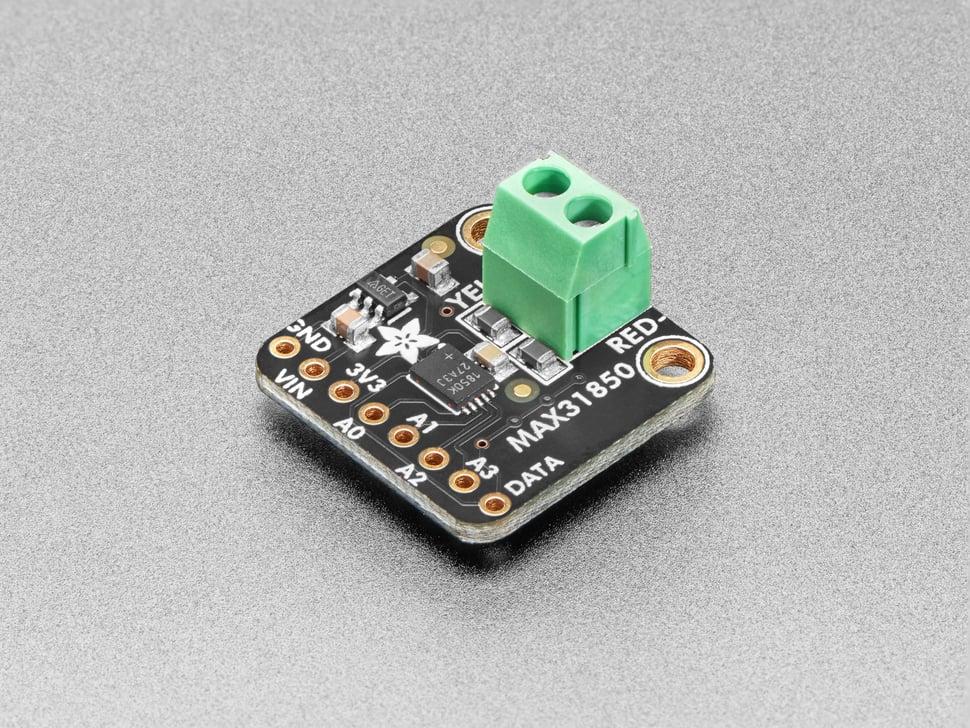

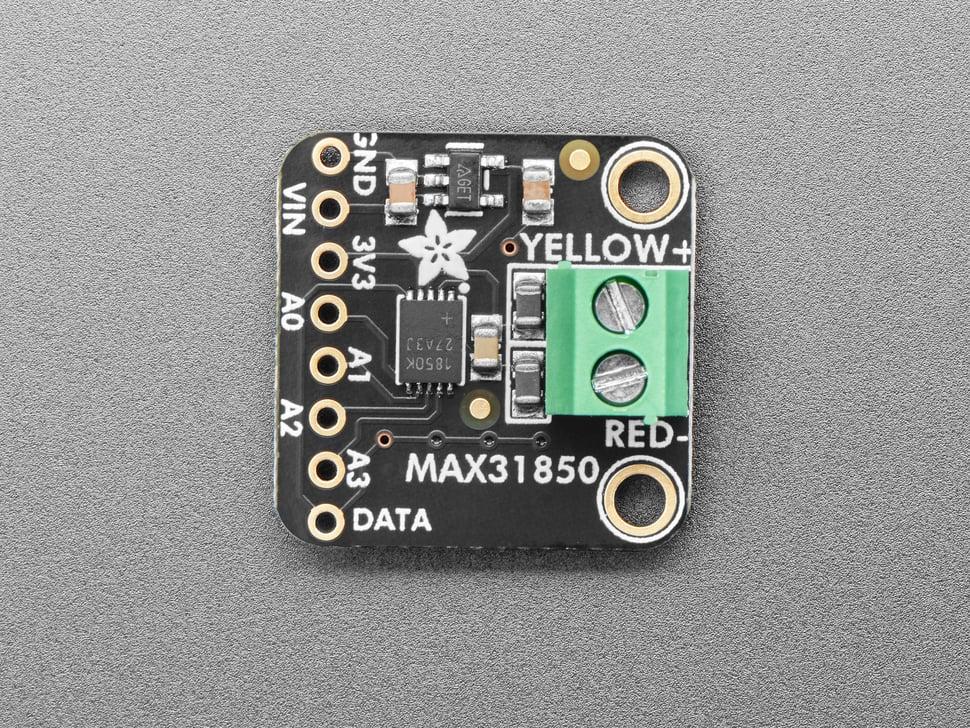

Le MAX31850K fait tout pour vous et peut être facilement interfacé avec n'importe quel microcontrôleur prenant en charge 1-Wire. Cette carte de dérivation contient la puce elle-même, un régulateur de 3,3 V avec des condensateurs de dérivation de 10 uF, tous assemblés et testés. Cette carte peut être utilisée avec une "alimentation parasite" - où l'alimentation est sur la ligne de données - ou avec une "alimentation locale" où l'alimentation du convertisseur arrive sur la broche Vin.

Remarque : cette carte n'a pas de décalage de niveau sur la ligne de données 3 V. - nous l'avons fait exprès pour qu'il puisse être utilisé en mode parasite. La ligne de données doit être décalée de niveau à 3V - notre décaleur à 4 canaux fonctionne à merveille pour le décalage de niveau 1-Wire et vous n'en avez besoin que d'un sur l'hôte 1-Wire pour tous les thermocouples sur la ligne de données partagée.

Le format de données MAX31850K est très similaire à celui du capteur de température 1-Wire DS18B20 bien connu, mais il n'est pas compatible sans changement de code pour vérifier le nouveau type "1 Wire family". Nous avons adapté l'Arduino classique Un fil et DallasTemp bibliothèques compatibles MAX31850, veuillez donc cliquer sur ces liens pour récupérer nos bibliothèques.

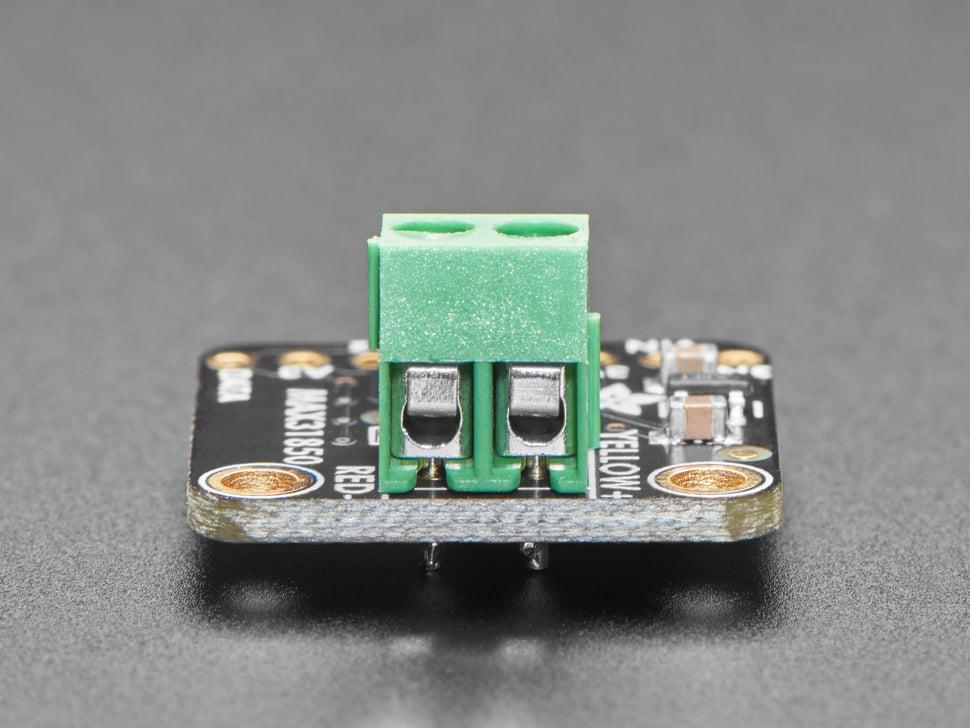

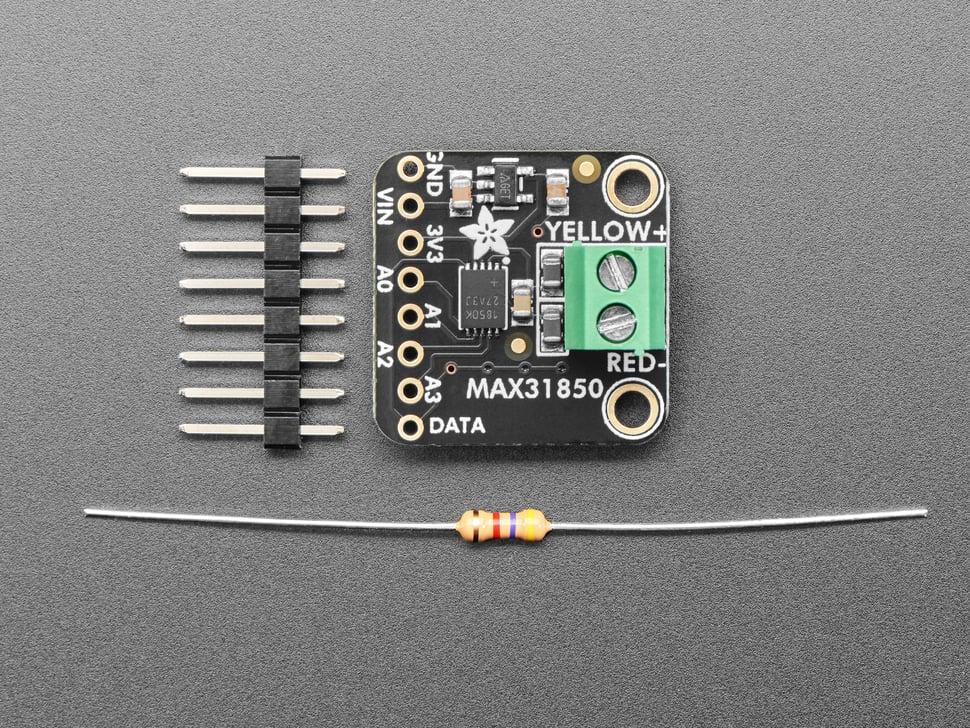

Livré avec un bornier à 2 broches (pour la connexion au thermocouple), une résistance de rappel de ligne de données de 4,7 K et un en-tête de broche (à brancher sur n'importe quelle planche à pain ou perfboard). S'accorde parfaitement avec notre thermocouple de type K de 1 m. Ne pas utiliser avec tout autre type de thermocouple, type K uniquement !
  • Fonctionne avec n'importe quel thermocouple de type K
  • Ne fonctionnera pas avec tout autre type de thermocouple autre que le type K
  • Sortie de -270°C à +1370°C par incréments de 0,25 degré
  • Lecture de la température interne

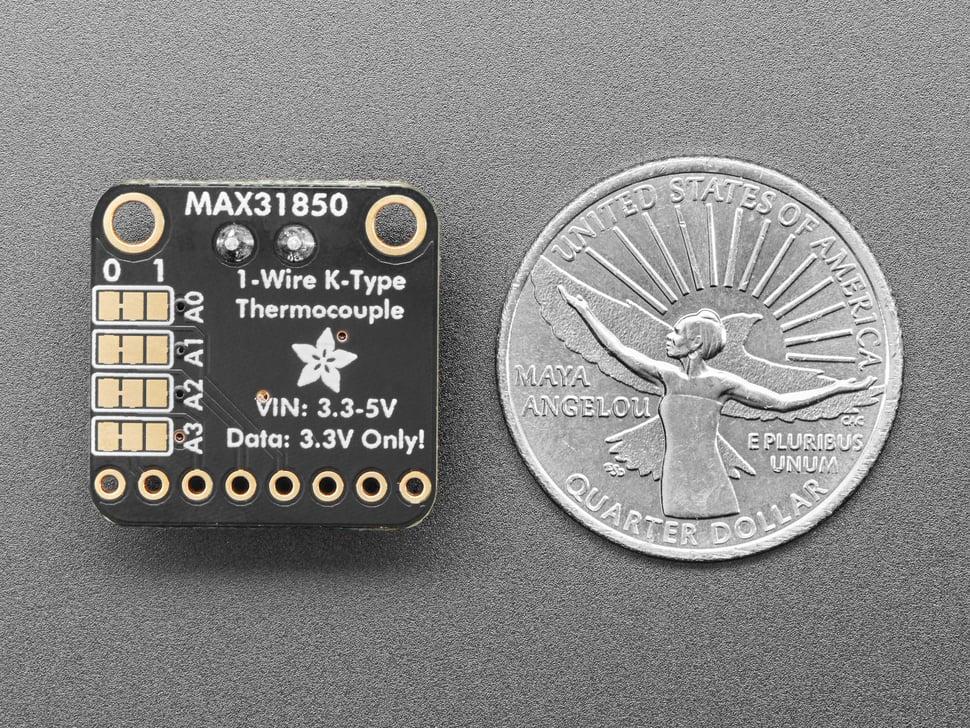

  • Alimentation 3,3 à 5v. La ligne de données est de 3 V uniquement

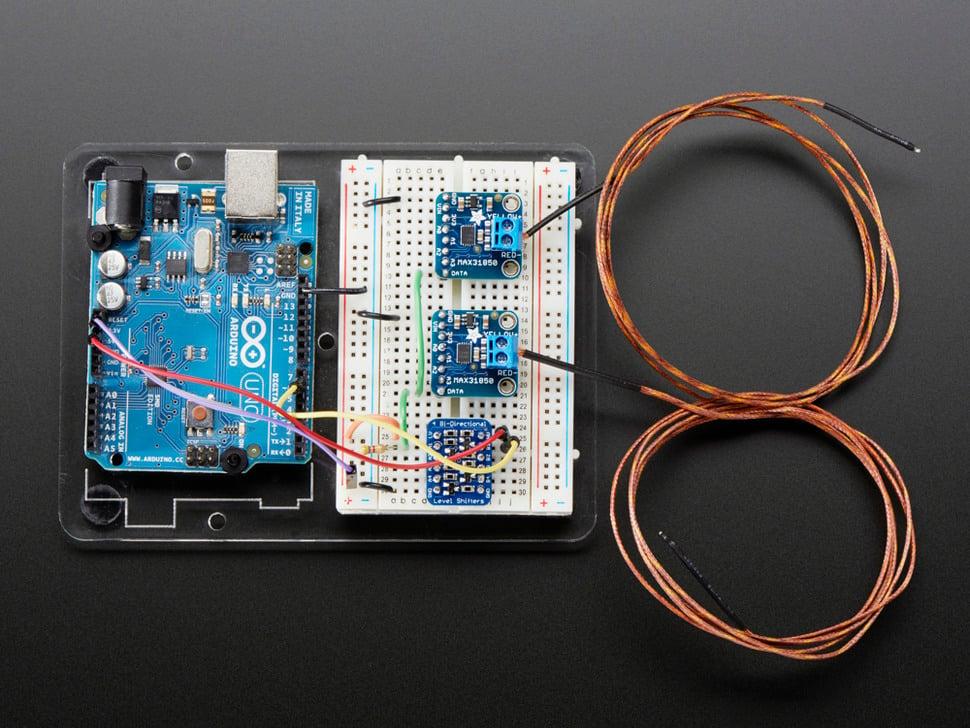

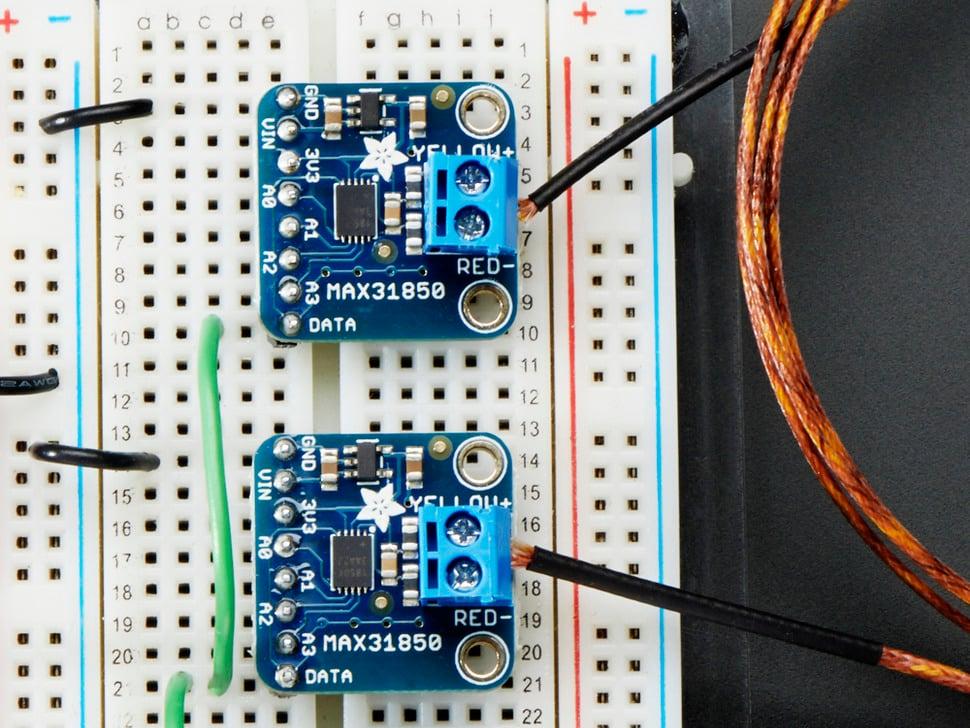

  • L'interface 1-Wire permet n'importe quel nombre d'ampères de thermocouple sur une seule ligne de données

Noter: Le bornier inclus avec votre produit peut être bleu ou noir.
