Plasma 2040 - PIM582

Enveloppez tout dans les arcs-en-ciel avec ce contrôleur tout-en-un alimenté par USB-C pour bande LED adressable WS2812/Neopixel et APA102/Dotstar.

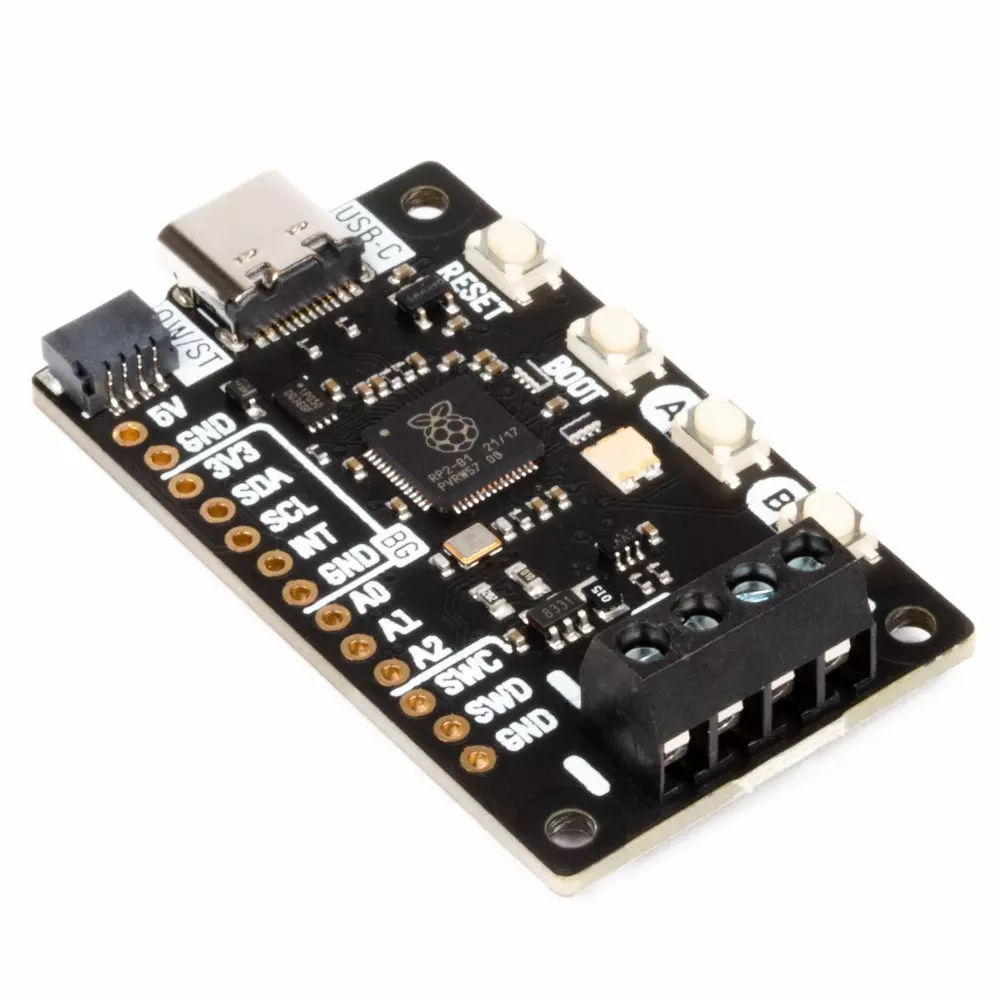

Plasma 2040 est une carte de commande basée sur RP2040 pour bande LED adressable (également connue sous le nom d'arcs-en-ciel magiques au mètre). Il est conçu pour assembler des morceaux de éclairage personnalisé et programmable aussi simple que possible - parfait pour créer un éclairage rapide sous le placard, éclairer considérablement votre canapé ou fournir un éclairage d'ambiance pour votre espace de travail, votre PC ou votre vivarium.

Plasma 2040 est alimenté et programmable par USB-C et, comme l'USB-C est capable de tirer jusqu'à 3 A de puissance, cela suffit pour alimenter un bloc sain de LED. Il y a trois boutons utiles que vous pourriez utiliser pour allumer et éteindre les lumières ou pour basculer entre les couleurs ou les effets, plus un bouton de réinitialisation et un éternellement populaire LED RVB intégrée.Nous avons également sauté un Connecteur QW/ST là-bas, pour le rendre super facile à brancher Qwiic ou STEMMA QT - que diriez-vous de brancher un potentiomètre RVB pour régler la vitesse ou la teinte de vos lumières, un capteur de qualité de l'air pour transformer votre éclairage de bureau en un thermomètre géant ou vous dire quand faut-il casser une fenêtre ou un capteur de lumière pour les allumer automatiquement quand il fait noir ?

Fonctionnalités

• Alimenté par RP2040 (Dual Arm Cortex M0+ fonctionnant jusqu'à 133 Mhz avec 264 Ko de SRAM)
• 2 Mo de mémoire flash QSPI prenant en charge XiP
• Compatible avec les LED 5V WS2812/Neopixel/SK6812 et APA102/Dotstar/SK9822
• Bornes à vis pour fixer votre ruban LED.
• Connecteur USB-C pour l'alimentation et la programmation (3A max)
• Connecteur Qw/ST (Qwiic/STEMMA QT)
• Détection de courant côté bas (accessible via ADC3)
• Reset, BOOT et deux boutons utilisateur (le bouton BOOT peut également être utilisé comme bouton utilisateur)
• DEL RVB
• Entièrement assemblé (aucune soudure requise)
• Dimensions : environ 50 x 28 x 12 mm (L x l x H, y compris les connecteurs)
• Bibliothèques C++/MicroPython
• Schématique
• La bande LED et les connecteurs sont vendus séparément !

Commencer

Plasma 2040 est indépendant du micrologiciel ! Vous pouvez le programmer avec C/C++ ou MicroPython de la même manière que vous le feriez avec un raspberry pi Pico. Vous pouvez trouver (beaucoup) plus d'informations sur la façon de procéder (ainsi que des liens de téléchargement pour le firmware/SDK) sur le Page de destination RP2040. Vous pouvez trouver de la documentation pour notre module MicroPython Plasma ici.Vous pouvez également utiliser CircuitPython sur votre Plasma 2040 ! CircuitPython est un écosystème facile à utiliser et bien établi avec de nombreux exemples de code et de pilotes pour s'interfacer avec différents types de matériel. Cliquez ici pour télécharger le firmware CircuitPython pour Plasma 2040 et Cliquez ici pour un guide de démarrage.

Cliquez sur ici pour un tutoriel convivial pour les débutants qui explique comment connecter différents types de LED au Plasma 2040 et comment l'utiliser pour construire une simple lumière occupée. Il inclut à la fois le code MicroPython et CircuitPython !

Connexion des évasions

Si votre breakout a un connecteur QW/ST à bord, vous pouvez le brancher directement avec un câble JST-SH vers JST-SH, ou vous pouvez facilement connecter n'importe lequel de nos breakouts I2C avec un câble JST-SH vers JST-SH couplé avec un adaptateur Qw/ST vers Breakout Garden. Nous avons également divisé un ensemble de broches I2C, de broches analogiques et de broches de débogage afin que vous puissiez y souder des éléments tels que des évasions ou des potentiomètres analogiques directement (ou souder sur une bande d'en-tête et brancher l'ensemble dans une planche à pain).

Remarques

• Notre logiciel C++/MicroPython utilise les machines d'état PIO du RP2040 pour piloter chaque bande séparément - cette carte n'a qu'un seul ensemble de connecteurs de bande LED, mais si vous êtes prêt pour un câblage inventif, il est possible de piloter plusieurs bandes simultanément, même s'ils ' re de différents types!
• Si vous êtes curieux de savoir combien de courant vos LED consomment, nous avons incorporé des circuits de détection de courant sur cette carte, que vous pouvez mesurer en lisant ADC3. Vous pouvez l'utiliser dans votre code pour faire des choses comme ajuster la luminosité de vos LED en fonction de la puissance disponible !

À propos du RP2040

Le microcontrôleur RP2040 de raspberry pi est un ARM Cortex M0+ dual core fonctionnant jusqu'à 133Mhz. Il regroupe 264 Ko de SRAM, 30 broches GPIO multifonctions (dont un ADC 12 bits à quatre canaux), un tas de périphériques standard (I2C, SPI, UART, PWM, horloges, etc.) et un support USB. Une fonctionnalité très intéressante de RP2040 sont les E/S programmables qui vous permettent d'exécuter des programmes personnalisés qui peuvent manipuler les broches GPIO et transférer des données entre les périphériques - ils peuvent décharger les tâches qui nécessitent des taux de transfert de données élevés ou une synchronisation précise qui auraient traditionnellement nécessité beaucoup de travail lourd de la part du CPU.
