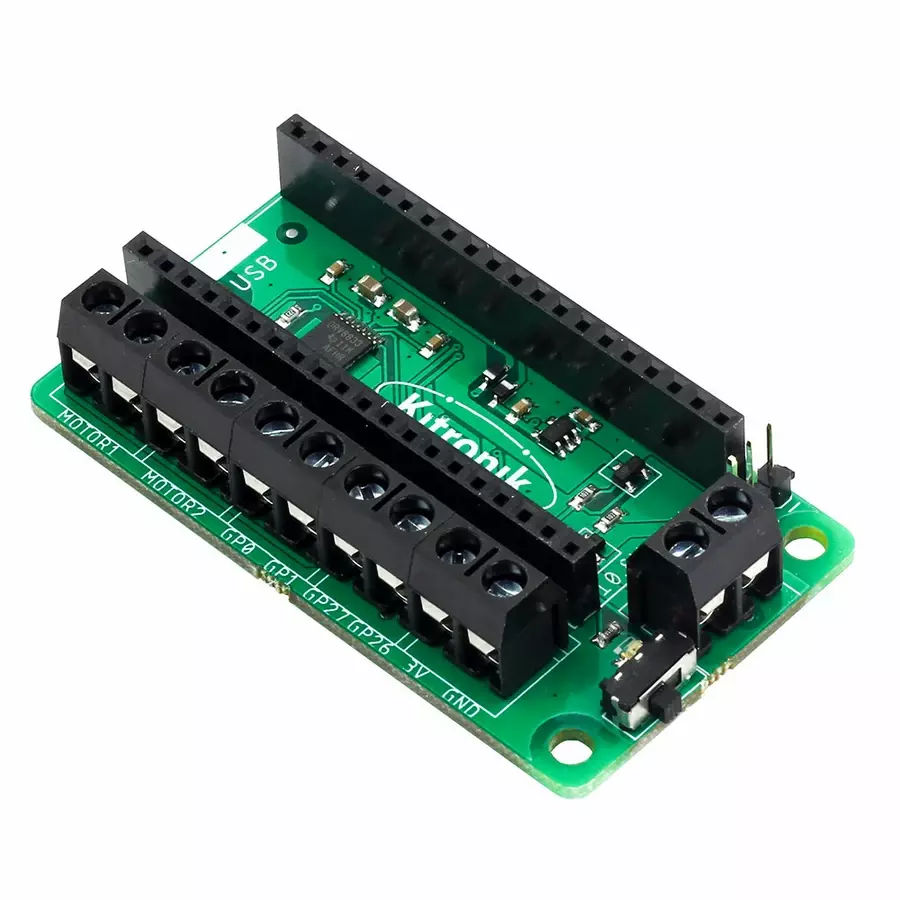

Kitronik Motor Driver Board pour raspberry pi Pico

Faites du raspberry pi Pico le cœur de votre nouveau projet de buggy avec la carte de commande de moteur compacte Kitronik pour raspberry pi Pico.

Cette carte permet au raspberry pi Pico (connecté via un en-tête de broche) de piloter deux moteurs simultanément avec un contrôle complet avant, arrière et arrêt, ce qui le rend idéal pour les projets de buggy contrôlés par Pico. Alternativement, la carte peut être utilisée pour alimenter un moteur pas à pas. La carte comprend le circuit intégré de pilote de moteur DRV8833, qui a une protection intégrée contre les courts-circuits, les surintensités et la chaleur.

La carte dispose de 4 connexions externes aux broches GPIO et d'une alimentation 3V et GND du Pico. Cela permet des options d'E/S supplémentaires pour vos versions boguées qui peuvent être lues ou contrôlées par le Pico. De plus, il y a un interrupteur marche/arrêt et une LED d'état de l'alimentation, vous permettant de voir en un coup d'œil si la carte est sous tension et d'économiser vos piles lorsque votre projet n'est pas utilisé.

Pour utiliser la carte de commande du moteur, le Pico doit avoir un en-tête de broche soudé et être inséré fermement dans le connecteur. La carte produit une alimentation régulée qui est introduite dans le connecteur à 40 voies pour alimenter le Pico, éliminant ainsi le besoin d'alimenter directement le Pico. La carte de commande du moteur est alimentée via des bornes à vis ou un connecteur de type servo.

Kitronik a développé un module micro-python et un exemple de code pour prendre en charge l'utilisation de la carte Motor Driver avec le Pico. Ce code est disponible dans le Dépôt GitHub.

Traits:

• Une carte compacte mais riche en fonctionnalités conçue pour s'asseoir au cœur de vos projets de buggy robot raspberry pi Pico.
• La carte peut piloter 2 moteurs simultanément avec un contrôle complet avant, arrière et arrêt.
• Il comprend le circuit intégré de commande de moteur DRV8833, qui possède une protection intégrée contre les courts-circuits, les surintensités et la chaleur.
• De plus, la carte dispose d'un interrupteur marche/arrêt et d'une LED d'état de l'alimentation.
• Alimentez la carte via un connecteur de type bornier.
• Les broches 3V et GND sont également éclatées, ce qui permet d'alimenter des périphériques externes.
• Codez-le avec MicroPython via un éditeur tel que l'éditeur Thonny.

Contenu:

• 1 x carte de commande de moteur compacte Kitronik pour raspberry pi Pico.

Dimensions:

• Longueur : 63 mm.
• Largeur : 35 mm.
• Hauteur : 11,6 mm.
• Épaisseur du circuit imprimé : 1,6 mm
• Trous de montage (diamètre) : 3 mm.

A besoin:

• Une planche raspberry pi Pico.

Ressources:

• Fiche de données.
• Exemple de classe MicroPython et exemple de code - Dépôt GitHub.
• Exemple de classe CircuitPython et exemple de code - Référentiel GitHub.
• Discussions techniques-lecture en direct.
• À propos de MicroPython.
• À propos de Python.
• L'éditeur Thonny.

Achetez britannique :Ce produit est conçu et fabriqué au Royaume-Uni par Kitronik.
