Adafruit Câble JST PH à JST SH à 4 broches - STEMMA à QT / Qwiic

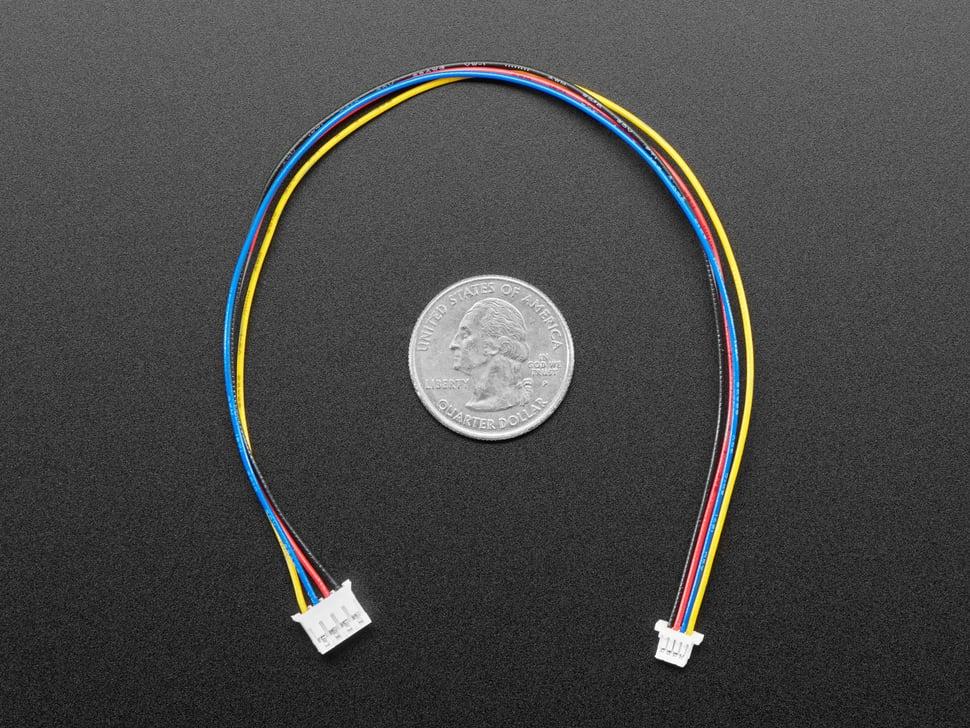

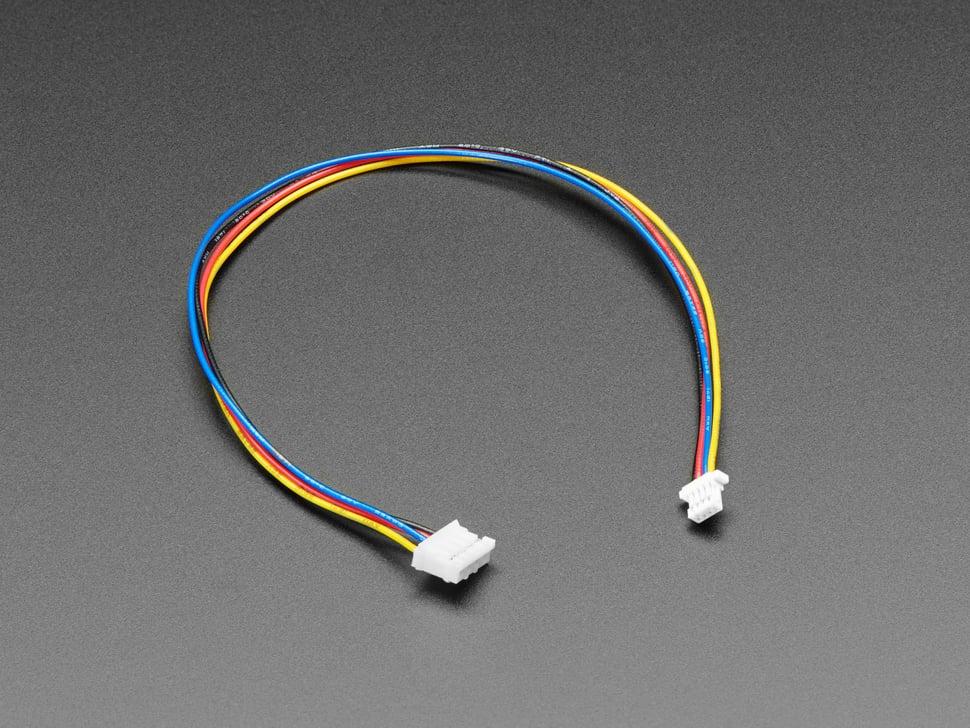

Vous êtes un maker confronté à un dilemme avec les connecteurs STEMMA ? Ce câble à 4 fils de 200 mm de long est une solution idéale : il est équipé de connecteurs STEMMA QT / Sparkfun Qwiic JST SH à une extrémité et de connecteurs STEMMA JST PH à l’autre. Vous pouvez poncer légèrement le détrompeur central côté JST PH pour l’adapter à un connecteur Grove.

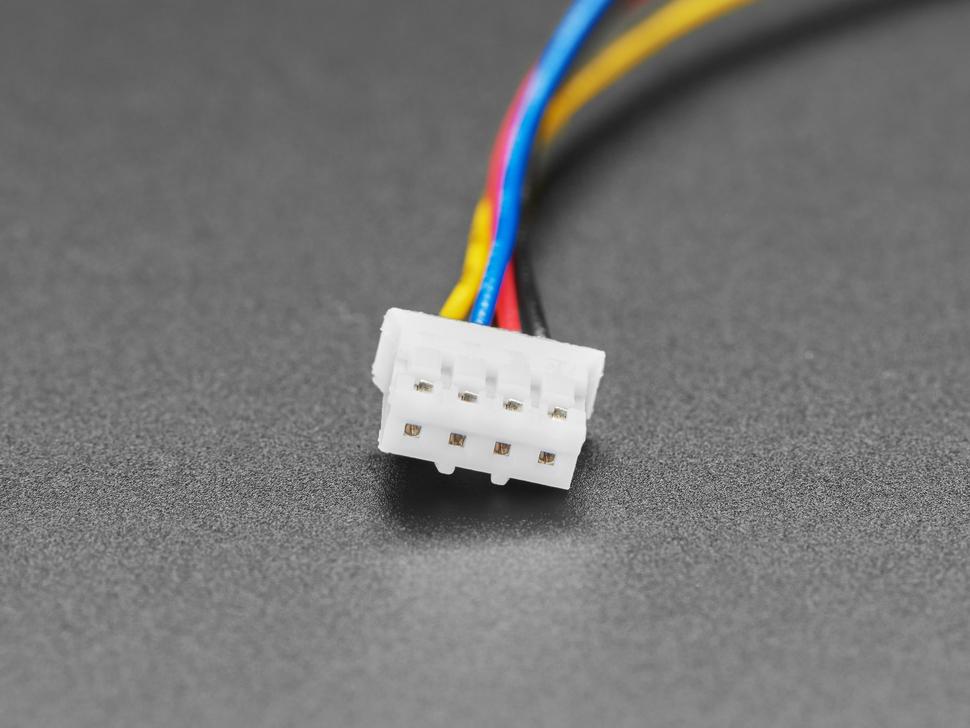

Les connecteurs JST PH plus robustes ont un pas de 2 mm, tandis que les JST SH (également appelés Qwiic) ont un pas de 1 mm. Les deux offrent un bon maintien et sont faciles à insérer et à retirer. Ils sont parfaitement adaptés à une utilisation avec PyPortal, PyBadge, PyGamer, HalloWings et tout autre périphérique utilisant un connecteur JST PH à 4 broches pour I2C.

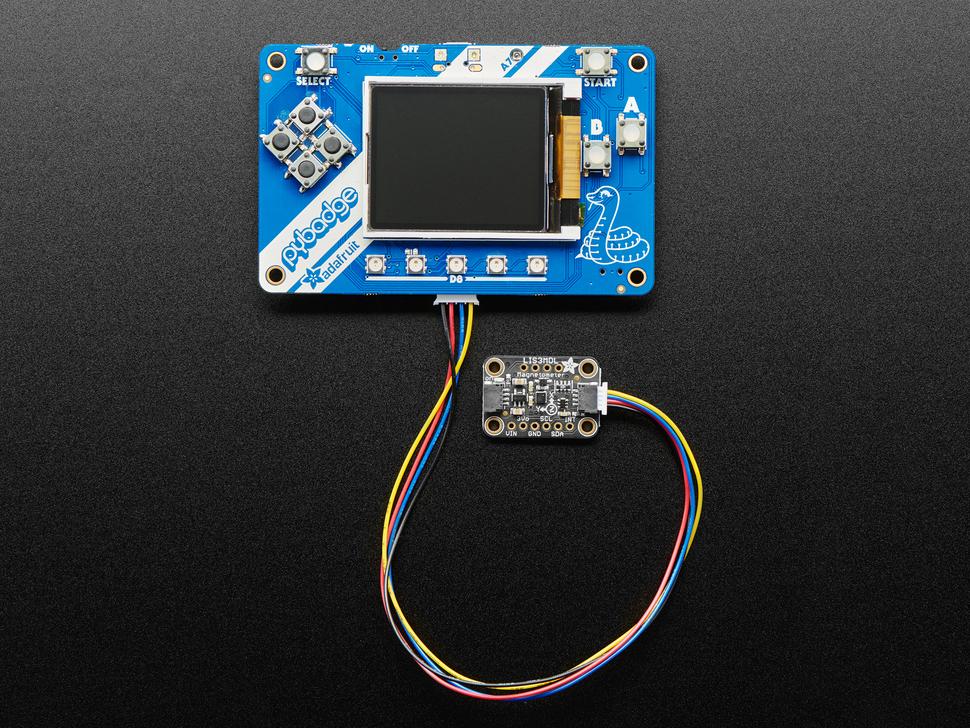

Ce câble permet de connecter facilement des capteurs et des pilotes entre les cartes STEMMA et STEMMA QT/Qwiic. Attention : lors de l'utilisation de capteurs Qwiic 3 V uniquement avec ce câble, il est impératif de vérifier la tension sur la broche d'alimentation/signal. Vous pouvez également l'utiliser pour connecter n'importe quel capteur Grove I2C (3-5 V) à un hôte I2C doté de connecteurs Stemma QT ou Qwiic (3 V).

Vous pouvez utiliser cet adaptateur pour connecter n'importe quel capteur STEMMA QT (3-5 V) à une carte Grove ou STEMMA (5 V), et inversement. Attention : si vous souhaitez connecter une carte Qwiic (alimentation 3 V uniquement !) à une carte Grove ou STEMMA, assurez-vous que l'interrupteur d'alimentation est réglé sur 3 V.

Les couleurs sont les suivantes : noir pour la masse (GND), rouge pour le V+ (3,3 V pour les cartes Qwiic, 3 à 5 V pour les cartes STEMMA QT), bleu pour SDA et jaune pour SCL.

Pour plus d'informations, consultez le site web de JST pour les connecteurs JST PH et JST SH. Découvrez ici toute notre gamme STEMMA QT, incluant un large choix de longueurs et de connecteurs.
