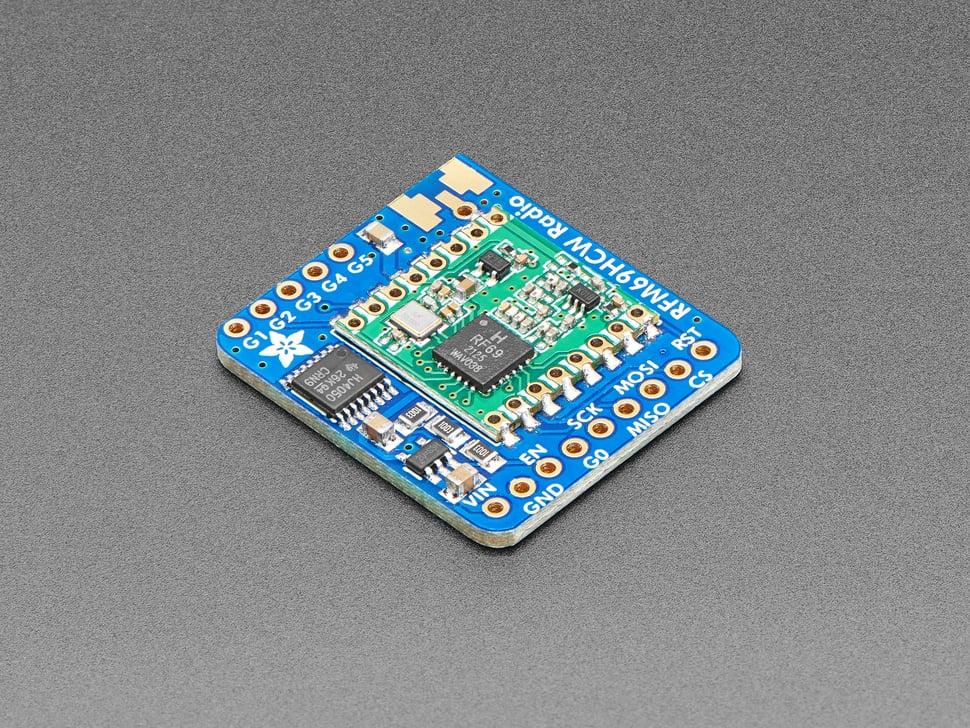

Adafruit RFM69HCW Émetteur-récepteur Radio Breakout - 868 ou 915 MHz

Adafruit RFM69HCW Émetteur-récepteur Radio Breakout - 868 ou 915 MHz.
"Vous voyez, le télégraphe filaire est une sorte de très, très long chat. Vous lui tirez la queue à New York et sa tête miaule à Los Angeles. Comprenez-vous cela ? Et la radio fonctionne exactement de la même manière : vous envoyez des signaux ici. , ils les reçoivent là-bas. La seule différence est qu'il n'y a pas de chat.

Envoyer des données sur de longues distances relève de la magie, et maintenant vous pouvez être un magicien avec cette gamme de modules radio puissants et faciles à utiliser. Bien sûr, parfois vous voulez parler à un ordinateur (un bon moment pour utiliser le WiFi) ou peut-être communiquer avec un téléphone (choisissez Bluetooth Low Energy !) mais que faire si vous voulez envoyer des données très loin ? La plupart des chipsets WiFi, Bluetooth, Zigbee et autres utilisent 2,4 GHz, ce qui est idéal pour les transferts à grande vitesse. Si vous n'êtes pas si préoccupé par le streaming d'une vidéo, vous pouvez utiliser une fréquence sans licence inférieure telle que 433 ou 900 MHz. Vous ne pouvez pas envoyer des données aussi rapidement, mais vous pouvez envoyer des données beaucoup plus loin.

De plus, ces radios par paquets sont plus simples que le WiFi ou le BLE, vous n'avez pas à associer, jumeler, scanner ou vous soucier des connexions. Tout ce que vous faites est d'envoyer des données quand vous le souhaitez, et tous les autres modules réglés sur cette même fréquence (et, avec la même clé de cryptage) les recevront. Le destinataire peut alors renvoyer une réponse. Les modules effectuent la mise en paquets, la correction des erreurs et peuvent également retransmettre automatiquement, ce n'est pas comme si vous vous inquiétiez de tout, mais moins d'énergie est gaspillée pour maintenir un lien ou un appariement.

Ces modules sont parfaits pour une utilisation avec Arduinos ou d'autres microcontrôleurs, par exemple si vous voulez un réseau de nœuds de capteurs ou transmettre des données sur un campus ou une ville. Le compromis est que vous avez besoin de deux radios ou plus, avec des fréquences correspondantes. WiFi et BT, d'autre part, sont généralement inclus dans les ordinateurs et les téléphones.

Ces modules radio existent en quatre variantes (deux types de modulation et deux fréquences). Les RFM69 sont les plus faciles à utiliser, et sont bien connus et compris. Les radios LoRa sont passionnantes et plus puissantes mais aussi plus chères.

Il s'agit de la version radio 900 MHz, qui peut être utilisée pour la transmission/réception 868 MHz ou 915 MHz - la fréquence radio exacte est déterminée lors du chargement du logiciel car elle peut être syntonisée de manière dynamique.

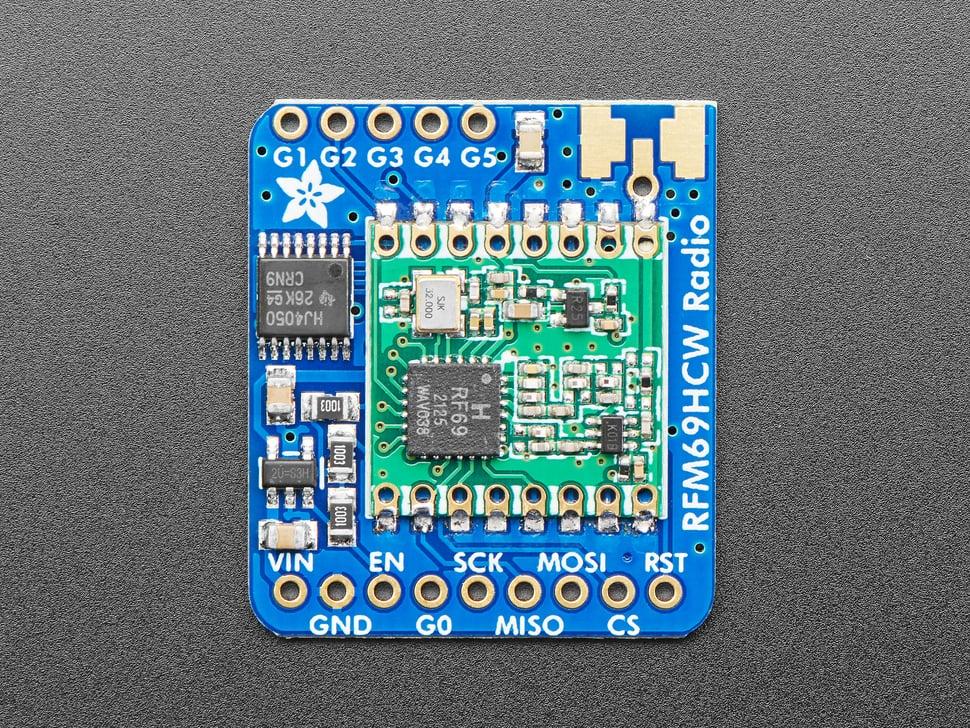

• Module basé sur SX1231 avec interface SPI
• +13 à +20 dBm jusqu'à 100 mW Capacité de sortie de puissance (puissance de sortie sélectionnable dans le logiciel)
• Consommation de courant de 50 mA (+13 dBm) à 150 mA (+20 dBm) pour les transmissions, ~30 mA pendant l'écoute active de la radio.
• Portée d'env. 500 mètres, en fonction des obstacles, de la fréquence, de l'antenne et de la puissance de sortie
• Créer des réseaux multipoints avec des adresses de nœud individuelles
• Moteur de paquets chiffré avec AES-128
• Radio par paquets avec bibliothèques Arduino prêtes à l'emploi
• Utilise la bande ISM sans licence : "European ISM" @ 868MHz ou "American ISM" @ 915MHz
• Utilisez une simple antenne filaire ou un spot pour connecteur radio uFL ou SMA

Toutes les radios sont vendues individuellement et ne peuvent parler qu'aux radios du même numéro de pièce. Par exemple, RFM69 900 MHz ne peut parler qu'à RFM69 900 MHz, LoRa 433 MHz ne peut parler qu'à LoRa 433, etc.

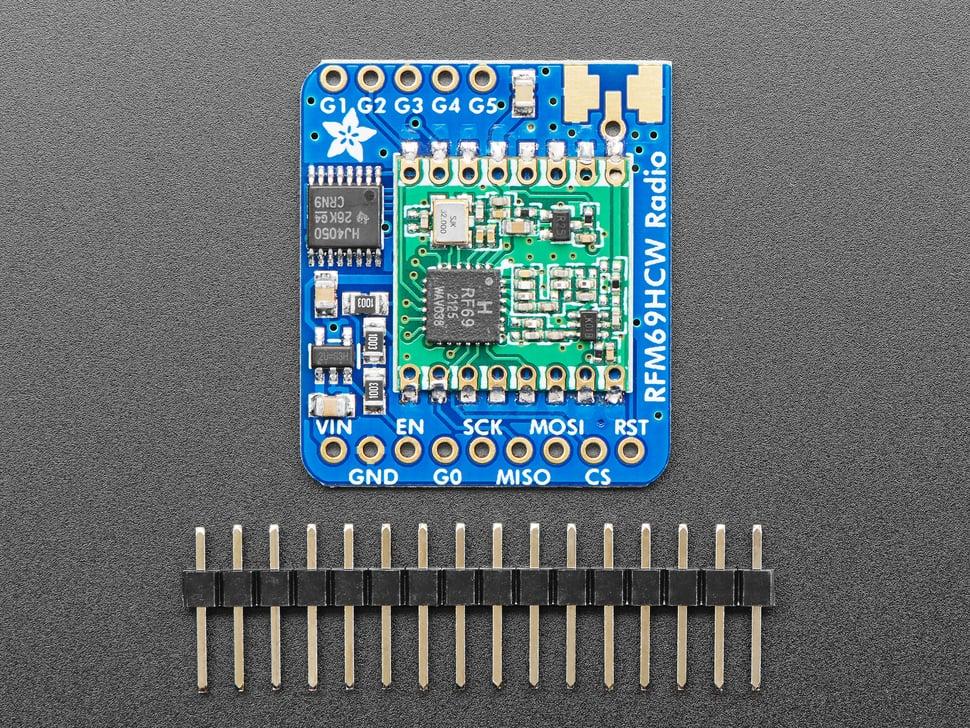

Chaque radio est livrée avec un en-tête, un régulateur de tension de 3,3 V et un décalage de niveau qui peut gérer une alimentation et une logique de 3 à 5 V CC afin que vous puissiez l'utiliser avec des appareils 3 V ou 5 V. Une soudure est nécessaire pour fixer l'en-tête. Vous aurez besoin de couper et de souder un petit morceau de fil (tout noyau solide ou toronné convient) afin de créer votre antenne. En option, vous pouvez choisir un connecteur uFL ou SMA à montage sur bord et attacher un canard externe.

IMPORTANT! Il est interdit d'utiliser la fréquence 915MHz en Europe.
